Come progettare un impianto elettrico moderno, sicuro e pronto per l’AI
Diciamolo chiaro una volta per tutte: se è vero che niente è impossibile, è altrettanto vero che nulla si improvvisa. Progettare un impianto elettrico non significa semplicemente “portare la corrente” in una stanza, ma predisporre l’abitazione a gestire le esigenze di oggi e le evoluzioni di domani.
Quante volte, a lavori ultimati, ci siamo trovati a esclamare: “Se lo avessi saputo prima…”? Magari avremmo voluto una presa in più, un interruttore meglio posizionato, o ci accorgiamo che non abbiamo previsto abbastanza tubi corrugati (un tempo noti come tubi Bergman) per il passaggio di nuovi cavi o ulteriori cassette di derivazione.
In questa guida vedremo qual è il giusto approccio metodologico per una progettazione sicura, moderna e a norma di legge.
Avvertenza Professionale: Per la pericolosità intrinseca dell’energia elettrica, il “fai da te” è vivamente sconsigliato. Questa guida serve ad acquisire la consapevolezza necessaria per interfacciarsi con professionisti abilitati, gli unici autorizzati a rilasciare la Dichiarazione di Conformità (Di.Co.) ai sensi del DM 37/08.
1. Il Metodo: Progettare per Step
L’approccio corretto non richiede di conoscere a memoria ogni singolo dispositivo, ma di avere una solida visione d’insieme. Un impianto moderno deve rispettare tre requisiti fondamentali:
- Flessibile: Predisposto a futuri aggiornamenti hardware e software;
- Sicuro: Capace di proteggere persone e apparecchiature sensibili;
- Certificato: Conforme alla normativa vigente (CEI 64-8).
Il primo passo non è infilare cavi, ma definire il Livello di Prestazione. La normativa attuale ne identifica tre: si parte dal Livello 1 (Base), si passa al Livello 2 (Standard con monitoraggio) fino ad arrivare al Livello 3 (Domotico).
👉 Cosa installare nel quadro elettrico: guida allo schema di livello 1

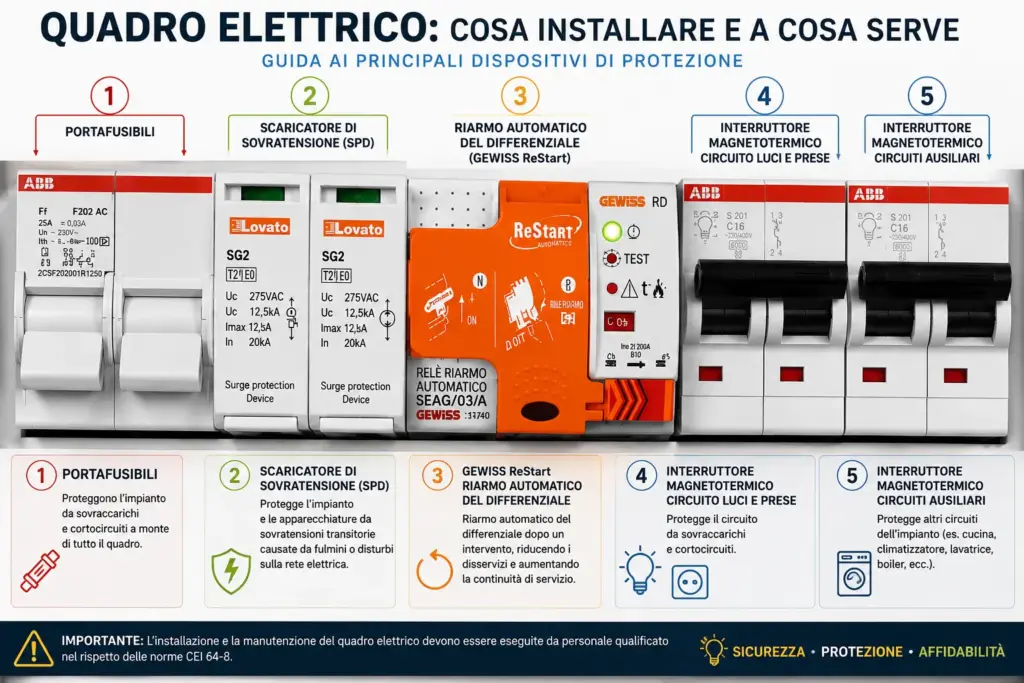

2. Il Quadro Elettrico (Q.E.): Il Cervello del Sistema
Nelle abitazioni civili, il quadro elettrico rappresenta il vero e proprio pannello di controllo dell’edificio. Quando si decide di progettare un impianto elettrico, il dimensionamento del centralino deve tenere conto non solo dello spazio necessario oggi, ma soprattutto dei moduli di espansione futuri
Un quadro ben progettato deve ospitare i dispositivi essenziali di protezione:
- Portafusibile bipolare: I fusibili fungono da prima barriera di protezione che impedisce meccanicamente il passaggio di una corrente elettrica eccessiva in un circuito.
- Scaricatori di Sovratensione (SPD): Fondamentali per proteggere i microprocessori e le schede elettroniche dei moderni elettrodomestici smart.
- Interruttore Differenziale (Salvavita): Il baluardo che protegge le persone dalle dispersioni di corrente verso terra.
- Interruttori Magnetotermici: Dispositivi dedicati a proteggere i cavi dell’impianto da sovraccarichi prolungati e cortocircuiti.
Consiglio tecnico: Non risparmiare sulle dimensioni del centralino. Un quadro con molti “slot” liberi sulla barra DIN ti permetterà di inserire moduli domotici IoT o relè intelligenti in futuro, senza dover spaccare i muri o sostituire l’involucro.
3. Elementi Fondamentali: Cavi, Messa a Terra e Sezioni dei Cavi
L’energia elettrica viene distribuita attraverso la Fase e il Neutro, ma un sistema sicuro non può dirsi completo senza il terzo attore protagonista: il Cavo di Terra (caratterizzato dalla guaina isolante giallo/verde).
- La Messa a Terra: Scarica le correnti parassite verso una palina conficcata nel terreno. È l’elemento che permette ai dispositivi di sicurezza (come il differenziale) di svolgere il loro lavoro;
- Sezione dei Conduttori: La scelta dei cavi (espressa in mm²) è una scienza esatta. Quando si va a progettare un impianto elettrico, dimensionare correttamente le linee (es. 2,5 mm² per la linea prese da 16A, 1,5 mm² per la linea luci da 10A) evita pericolosi surriscaldamenti dei conduttori all’interno dei corrugati e scongiura il rischio di incendi orizzontali.
4. Analisi Circuitale e Gestione Avanzata dei Carichi
Pianificare un impianto significa anche decidere come distribuire le linee elettriche all’interno delle stanze. Un approccio altamente professionale prevede di partizionare l’infrastruttura: separare le linee non solo per pura “funzione” (luce/prese), ma a volte anche per “area geografica” o per “importanza del carico” (es. creando una linea preferenziale e dedicata esclusivamente al frigorifero, ai condizionatori o all’impianto di allarme).
L’utilizzo di interruttori bipolari per il disaccoppiamento di elettrodomestici specifici e la corretta disposizione dei collegamenti volanti all’interno delle cassette di derivazione (evitando i sovraccarichi di cavi sui morsetti a cappuccio) sono i dettagli operativi che distinguono un lavoro mediocre da uno eseguito a regola d’arte.
5. Verso l’Impianto 4.0: Il ruolo dell’Intelligenza Artificiale
Oggi stiamo entrando in una nuova era della progettazione. Nel mondo moderno, l’infrastruttura domestica non riguarda più solo rame, plastica e interruttori meccanici, ma si fonde con la gestione dei flussi di dati. Integrare l’Intelligenza Artificiale nella gestione dei carichi e nel monitoraggio energetico predittivo rappresenta la nuova frontiera dell’efficienza energetica.
Prevedere oggi tubazioni generose e quadri modulari capienti significa essere pronti a integrare queste tecnologie domani, trasformando un semplice impianto elettrico in un sistema intelligente. Attraverso l’analisi sequenziale dei consumi, l’AI sarà in grado di rilevare anomalie invisibili all’occhio umano prima ancora che si verifichi un guasto hardware nel quadro elettrico.
Questo modello di funzionamento predittivo ricalca fedelmente i meccanismi di analisi del contesto che avvengono nel software. Se vuoi scoprire come gli algoritmi interpretano e conservano le informazioni per personalizzare la tua esperienza digitale, leggi il nostro approfondimento su Come funziona la memoria a lungo termine nelle Chat AI
Continua a seguirmi nei prossimi articoli dove analizzeremo nel dettaglio i collegamenti pratici dei dispositivi e le configurazioni di livello superiore.
