Cosa Installare nel Quadro Elettrico: Guida allo Schema di Livello 1
Nelle abitazioni civili, il quadro elettrico (Q.E.) è il vero pannello di controllo dell’impianto. Come abbiamo visto nell’articolo su come progettare un impianto elettrico, le dimensioni del centralino variano in base al numero di moduli da installare. È fondamentale che sia composto dai dispositivi essenziali richiesti dalle normative vigenti per garantire sicurezza e funzionalità.
Struttura del Quadro e Barra DIN
Il quadro elettrico è provvisto internamente della barra DIN, una guida metallica su cui si agganciano i componenti. Una volta montato il frontalino, restano visibili solo le leve di interruzione ON/OFF.
È bene ricordare che un quadro capiente è inutile se non supportato da tubazioni adeguate (i classici corrugati) che permettano il passaggio fisico dei cavi necessari per ogni linea.
Analisi dei Componenti
Entriamo nel dettaglio tecnico analizzando i cinque componenti del quadro elettrico di (Fig.1), visualizzati nell’immagine dell’impianto di Livello 1:
- Portafusibili: Questo dispositivo funge da prima barriera di protezione. Viene utilizzato per isolare circuiti specifici o per proteggere apparecchiature estremamente sensibili agli sbalzi di corrente improvvisi.
- Scaricatore di Sovratensione (SPD): Un elemento troppo spesso trascurato ma vitale. Lo scaricatore (in questo caso di Classe 2) protegge l’impianto e, soprattutto, le costose schede elettroniche di smart TV, PC e caldaie dai picchi di tensione derivanti da fulmini o manovre sulla rete elettrica esterna.
- Interruttore Differenziale (Salvavita) con Riarmo Automatico: È il baluardo per la sicurezza delle persone. In caso di dispersione verso terra, interrompe l’energia. La versione con riarmo automatico (Restart) è particolarmente utile: se lo scatto è dovuto a un disturbo passeggero e non a un guasto permanente, il dispositivo ripristina la corrente autonomamente, evitando che il contenuto del frigorifero si deteriori in vostra assenza.
- Interruttore Magnetotermico Linea Prese (16A): Tarato per proteggere i cavi con sezione maggiore (tipicamente 2,5 mm²), gestisce i carichi pesanti come elettrodomestici e prese di forza motrice.
- Interruttore Magnetotermico Linea Luci (10A): Dedicato alla protezione del circuito di illuminazione. Essendo tarato a 10 Ampere, interviene prontamente in caso di anomalie sui circuiti con sezioni di cavo più sottili (1,5 mm²).
La Norma CEI 64-8 e lo Schema di Livello 1

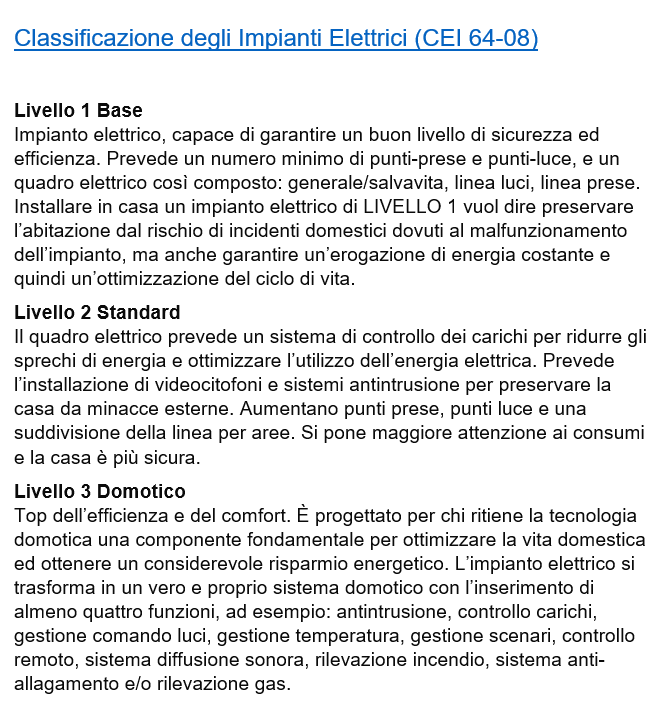

La Norma CEI 64-08 specifica i requisiti di progettazione e realizzazione degli impianti elettrici. La certificazione rilasciata dall’installatore attesta l’esecuzione a regola d’arte in ambito di sicurezza in base alla legge 186/68 e dal DM 37/08. I livelli di classificazione degli impianti, secondo tale norma, sono tre:
Livello 1 – Base
Livello 2 – Standard
Livello 3 – Domotico
In questo schema (Fig.2), l’uscita del Differenziale è ripartita tramite “ponti” (su fase e neutro) ai due Magnetotermici. Questo permette, in caso di guasto sulla linea luci, di mantenere attive le prese (e viceversa), facilitando l’individuazione del problema.
In sintesi la configurazione di Livello 1 (Base) prevede almeno due linee separate gestite da magnetotermici dedicati: uno per le luci (10A) e uno per le prese (16A).
Analisi del Circuito e Collegamenti

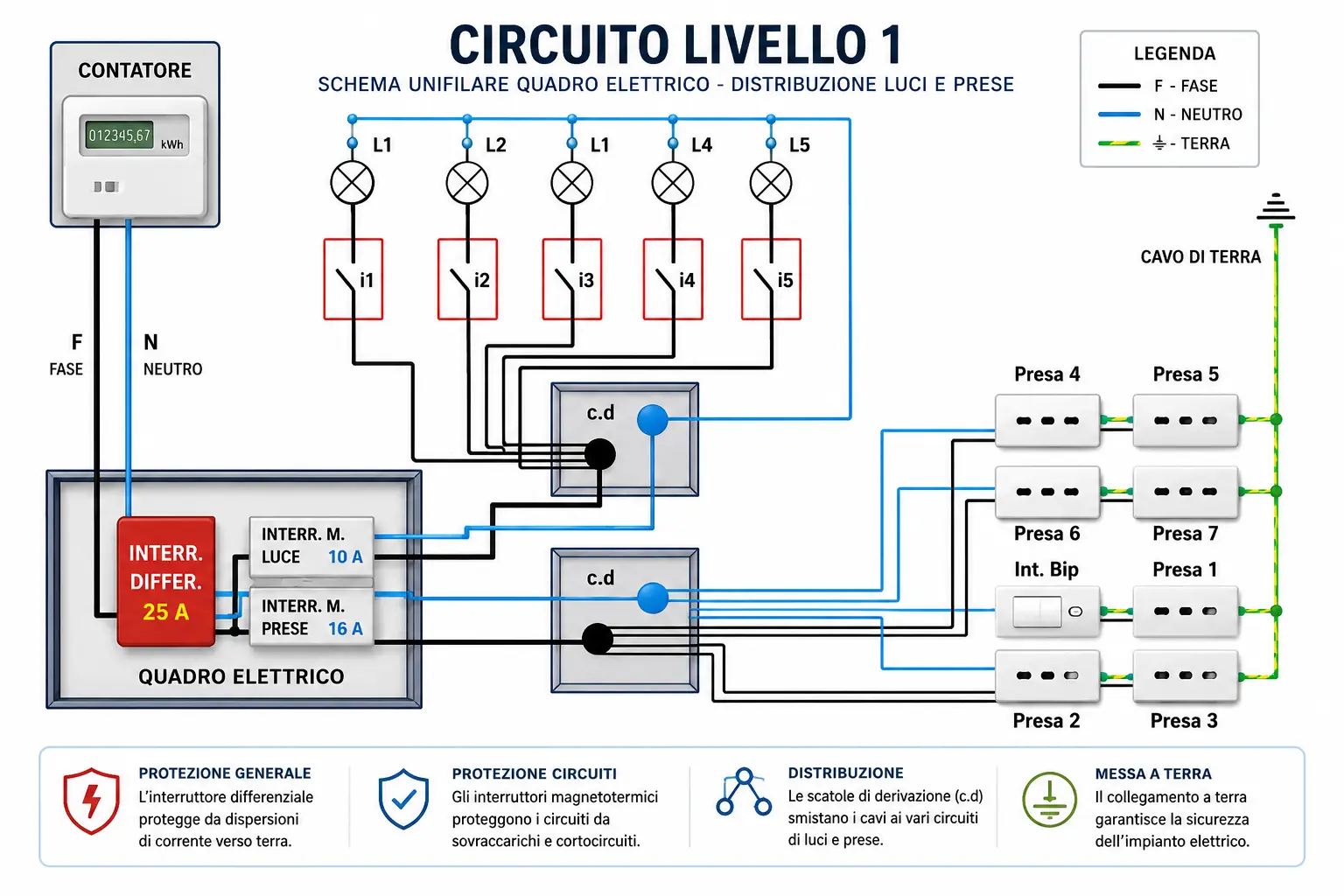

Dal punto di vista circuitale (Fig.3), la distribuzione avviene tramite le cassette di derivazione. È importante analizzare come vengono collegate le utenze:
Collegamenti in Parallelo: Come avviene tra le prese vicine (es. presa 4 e 5).
Collegamenti al Nodo: Alcune prese sono collegate direttamente al nodo della cassetta di derivazione. Questo evita il sovraccarico dei morsetti delle prese precedenti, migliorando la sicurezza termica.
Interruttore Bipolare: Viene utilizzato per il disaccoppiamento fisico di carichi specifici (es. la presa della lavatrice o del forno) dalla rete, permettendo di isolare l’elettrodomestico senza togliere corrente a tutta la linea.(Fig.4)
Manutenzione e Sicurezza Operativa
Un quadro elettrico non è un oggetto statico. La normativa e il buon senso suggeriscono di premere il tasto “T” (Test) sul differenziale almeno una volta ogni sei mesi. Questa operazione verifica che il meccanismo di sgancio sia meccanicamente libero e pronto a intervenire in caso di necessità.
Sebbene il Livello 1 offra una protezione robusta, esso rappresenta solo l’inizio. In caso di guasto, la diagnostica rimane limitata a “macro-aree” (tutte le luci o tutte le prese). Per un controllo capillare e per l’integrazione di sistemi di monitoraggio energetico smart, è necessario l’aggiornamento al Livello 2 o 3, che approfondiremo nei prossimi articoli.
